ARDUINO UNO

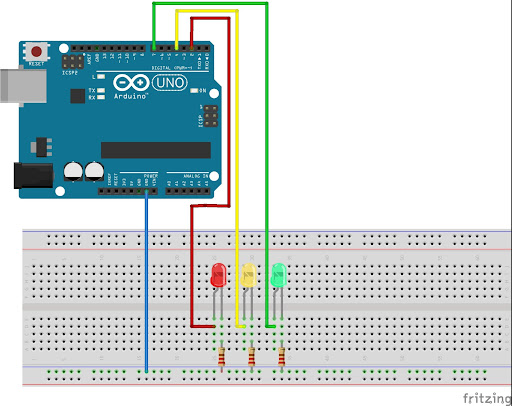

La presente evaluación esta orientada a montar un potenciometro para el control de voltaje de tres leds en paralelo. Por otro lado, realizaremos la lectura en el monitor serial del software de Arduino UNO.

 Materiales

• Protoboard 830 ptos.
• Leds (verde, rojo y amarillo)
• Arduino UNO
• Cables con conectores
• Cable de alimentación USB
• Potenciometro de 10K
• Ligas
• Software ARDUINO
• Software de diseño FRITZING

Código Arduino

/* En esta Sketch ajustamos el brillo de dos leds
dependiendo del voltaje de un POT. En paralelo hacemos la lectura
de la señal emitida en el monitor serial  */

const int led = 3; // led conectado al pin 3
const int pot = 0; // pot conectado al pin A0
int brillo;

void setup() {
  // Declaramos led como salida
  // los pins analogicos se declaran como entrada automticamente
  pinMode(led,OUTPUT);
  // Inicializar la comunicación serial a 9600 bits por segundo:
  Serial.begin(9600);
}

void loop() {
  // Lee la entrada en el pin analógico 0:
  int sensorValue = analogRead(A0);

  // brillo trabaja entre 0-255
  // retorna valores entre 0-1023
  // por lo tanto dividiremos POT/4
  // analogRead = Lee voltaje analogico del POT
  // por lo tanto dividiremos POT/4

  brillo = analogRead(pot) / 4;

  // Imprima el valor que lee:
  Serial.println(sensorValue);

  // envia el valor de led a brillo
  analogWrite(led,brillo);
}
